◢　大 型 化 学 高 所 放 水 車　◤

1

大型化学高所放水車とは、大型高所放水車に大型化学消防車を１台に纏め、オート機能を搭載した車両です。
三点セットから二点セットの運用が可能になり、大型化学高所放水車と泡原液搬送車の２台で運用することで
省力化が図られました。石油コンビナート火災に特化した車両であり、遠方より大量放射が可能です。

当消防隊に配備されている大型化学高所放水車は、国内で第１号の車両です。
　現在では、各地の自衛防災組織や公設消防組織にも、配備が進められています。

三点セットについては上をクリック！


1

◆車　両　諸　元◆

[形式]　日野ＰＫ－ＦＨ２ＰＬＪＡ
[形式]　日野Ｐ１１Ｃ
[定員]　５名（前3名・後2名
[全長]　8.4㍍
[全高]　3.55㍍
[全幅]　2.49㍍（アウトリガー展張時3.9２㍍ ）
[総重量]16.5ｔ
[メーカー]　（株）モリタ


1

◆放　水　塔◆

[最大地上高]　　約22㍍
[最大作業半径]　約12㍍
[塔旋回角度]　　360°
[可能傾斜角度]　5°
[起立角度]　　　10°～80°
　※最大風速16㍍（瞬間）以上は使用不可
　※モニター放射角度対塔延長線下へ120°モニター旋回角度左右各15°
[稼働所要時間]
　起立　約23秒
　伸長　約31秒
　倒塔　約43秒　
　短縮　約33秒
[全自動作業時間]（自社測定）
　展開時作動時間＝アウトリガー・ジャッキ＋塔起塔＋モニター＝1分00秒
　収納時作動時間＝アウトリガー・ジャッキ＋塔起塔＋モニター＝1分25秒


1

◆アウトリガー・ジャッキ◆

[アウトリガー最大張出幅]　各71.5㌢　×4本
[アウトリガー作動時間]　　約7秒
[ジャッキ作動時間]　　　　約15秒


1

◆放　水　能　力◆

放水の水は、消火栓（有圧）又は、海水（無圧）から成ります。
海水（無圧）からの水利確保は、100ｍｍ径の重さ約80㎏、長さ10ｍのハード吸管を使用します。
真空ポンプの性能は、ハード吸管２本接続時、約19秒で揚水作業が完了します。

塔放水には、泡ノズルによる泡消火放水と、ヴァリアブルノズルによる直状放水及び、噴霧放水とがあります。
※常時、泡ノズルを装着

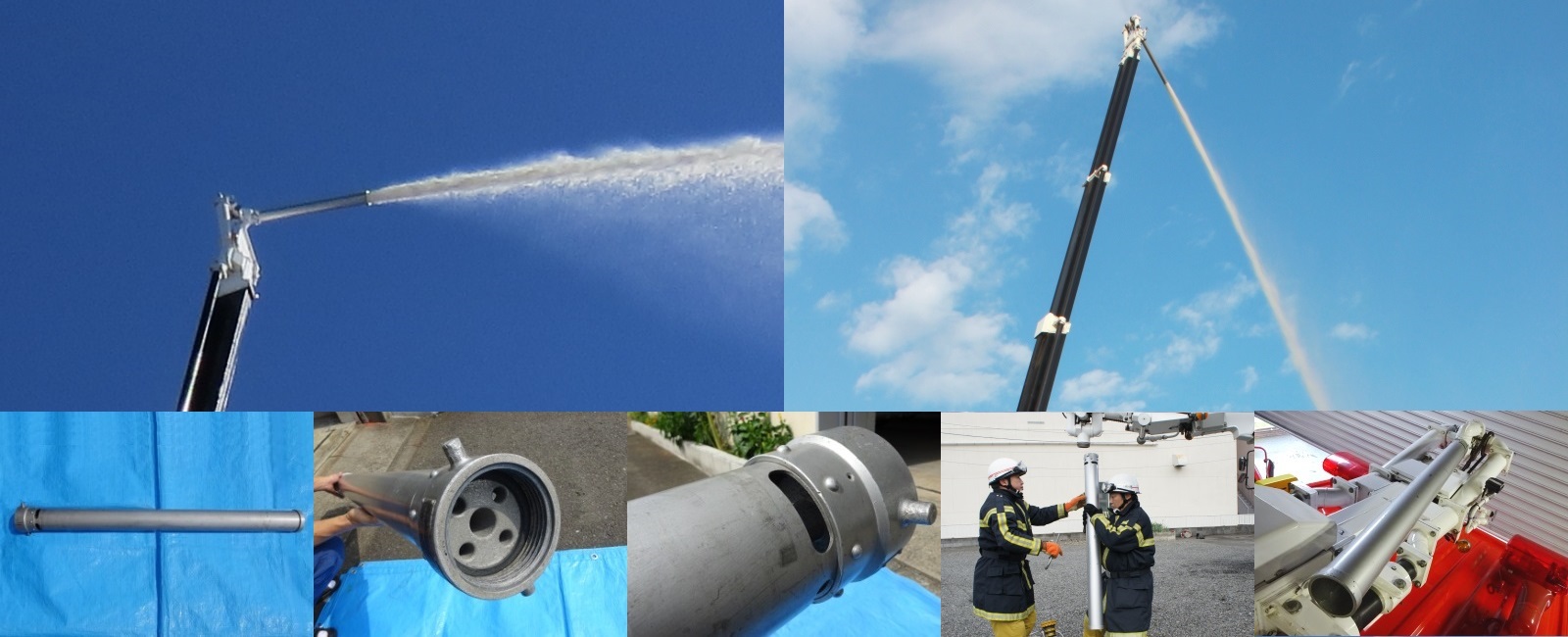

泡　ノ　ズ　ル

泡ノズルは、水と泡消火薬剤に空気を混合させて泡を発生させるノズルです。
燃焼表面に泡を拡散させての窒息消火から、可燃物に泡を散布して着火燃焼を食い止めます。

[泡ノズル装着時]　3400L/min
[ノズル元圧力]　　1.2Mpa
　放水距離80m
（ノズル元圧力1.5Mps　塔角度50°　水利海水 ハード吸管2線1本）

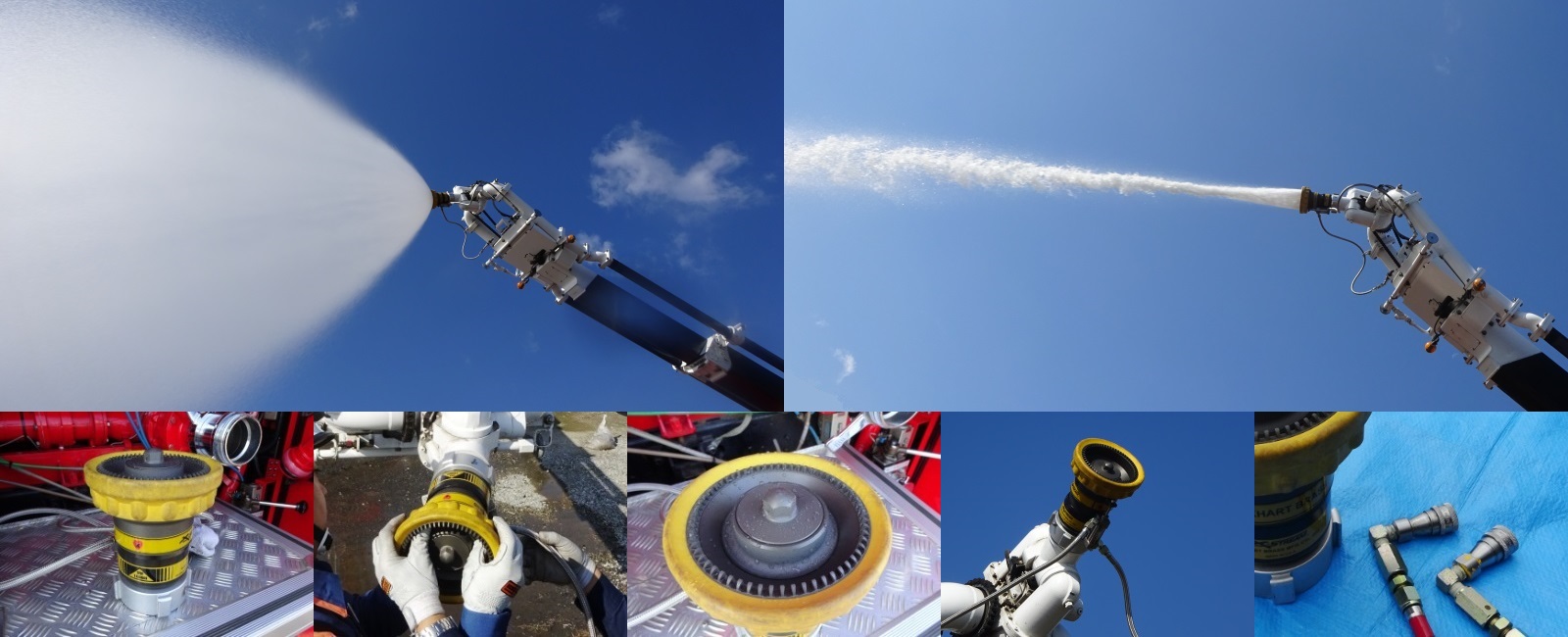

可　変　ノ　ズ　ル

可変ノズルは、直状、噴霧放水が可能です。
燃焼している場所に隣接している可燃物に対して、冷却放水等に使用します。

[可変ノズル装着時]　3800L/min
[ノズル元圧力]　　　0.8Mpa
[放水距離] （自社測定）
　噴霧放水30ｍ、直状放水60ｍ
（ノズル元圧力1.3Mps　塔角度50°　水利海水 ハード吸管2線1本）

1

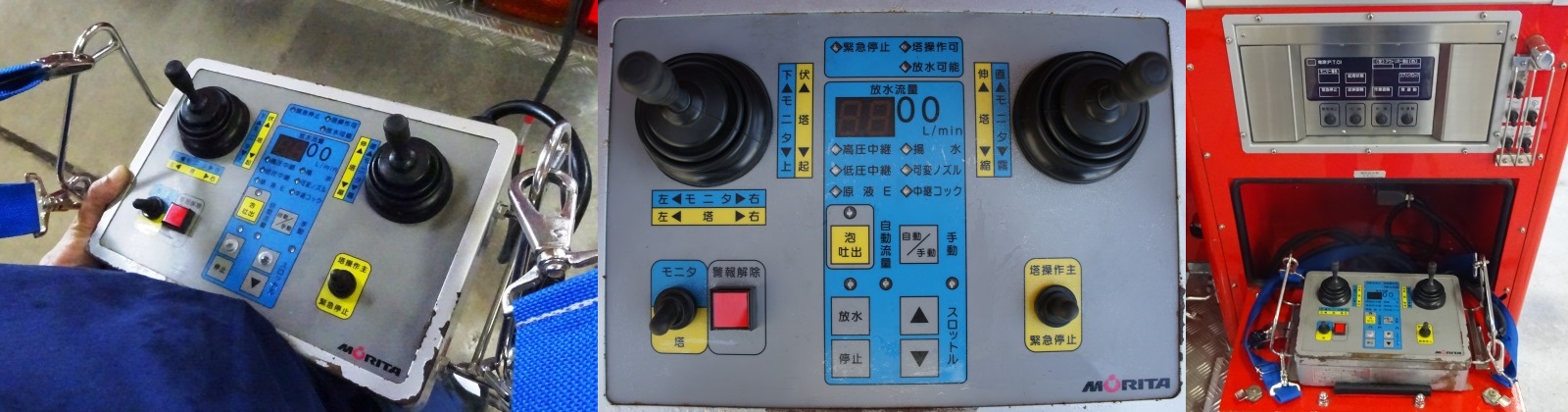

◆リモコン装置◆

　[ケーブル長]　約10㍍


※コードリールを使用すると、更に約50㍍延長可
※有線リモコンを操作し、塔操作から放水、泡混合など様々な操作が可能
